Балки опорные
ОСТ 34-10-737-93
Опорные балки для подвесок станционных трубопроводов тепловых и атомных электростанций, а также пылегазовоздухопроводов ТЭС. Выбор конструкции и размеров по стандарту и проектной документации.

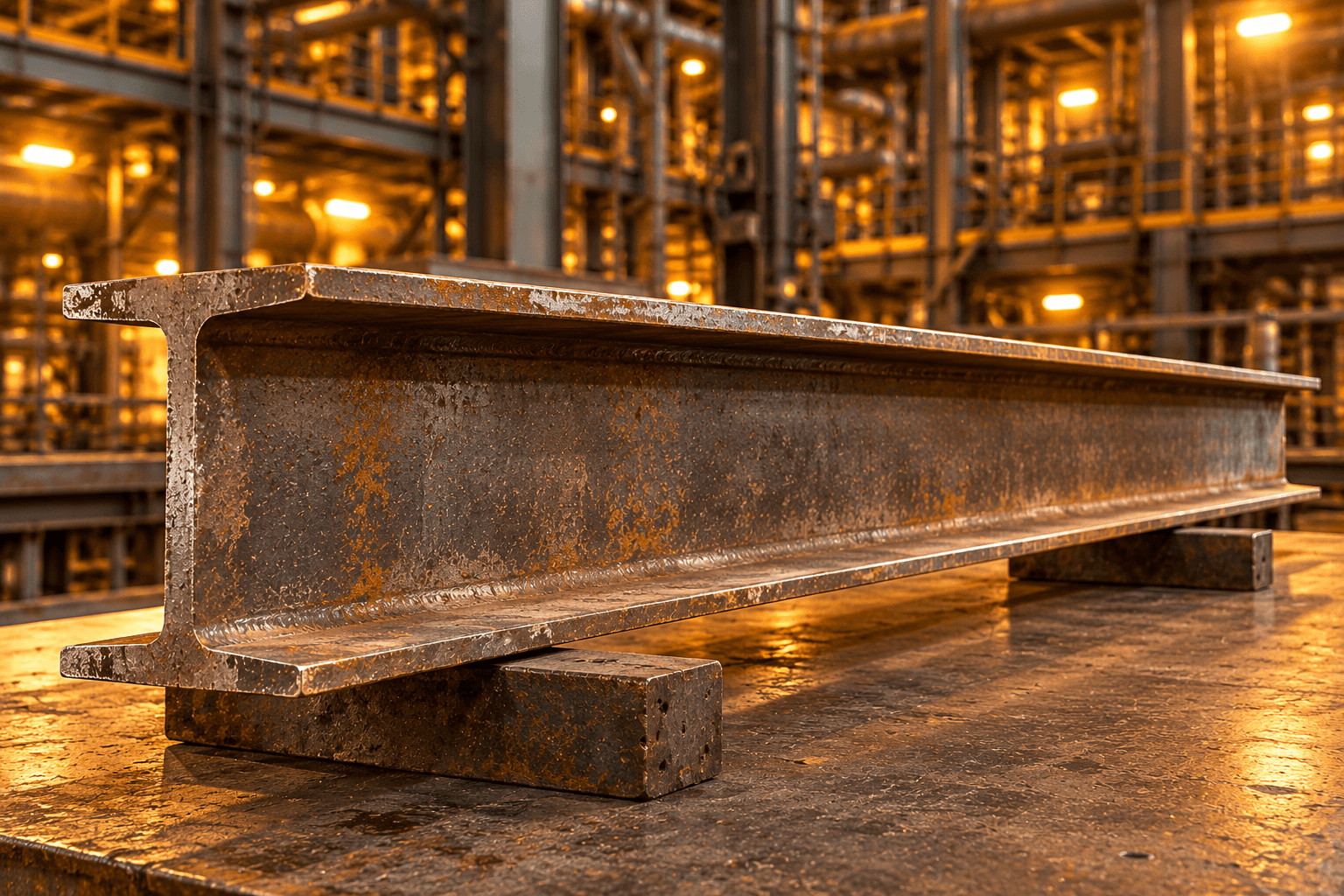

Иллюстрация общего вида. Изображение не является рабочим чертежом и не гарантирует точное исполнение по ОСТ.
Назначение
Опорный элемент трубопроводной подвески
Балки опорные по ОСТ 34-10-737-93 применяются в составе подвесок станционных трубопроводов ТЭС и АЭС, а также пылегазовоздухопроводов ТЭС. Балка образует опорный узел для размещения и крепления элементов подвески в соответствии с принятой проектной схемой.
Стандарт предусматривает различные типы и типоразмеры балок. Конструкция, основные размеры и допускаемая нагрузка определяются по чертежам и таблицам ОСТ для конкретного обозначения.
Нормативная документация
ОСТ 34-10-737-93 — «Балки опорные. Конструкция и размеры».
Стандарт устанавливает конструкцию, основные размеры и допускаемые нагрузки на опорные балки для соответствующих подвесок.
Подбор исполнения и технические параметры
Область применения
Подвески станционных трубопроводов ТЭС и АЭС; пылегазовоздухопроводы ТЭС.
Стандарт изготовления
ОСТ 34-10-737-93 «Балки опорные. Конструкция и размеры».
Тип балки
Выбирается по чертежу и таблицам стандарта для требуемого конструктивного исполнения.
Допускаемая нагрузка
Определяется по таблицам ОСТ с учётом выбранного типоразмера и расчётных условий.
Габариты и масса
Зависят от обозначения балки; уточняются по нормативной таблице и спецификации.
Конструкция и размеры
В соответствии с ОСТ 34-10-737-93 и согласованной проектной документацией.
Что указать в заявке
Для рассмотрения заявки укажите обозначение балки по ОСТ 34-10-737-93, требуемый тип и размер, расчётную нагрузку, количество изделий и место применения в подвеске. Приложите чертёж узла либо проектную спецификацию. Если обозначение не определено, направьте исходные данные по нагрузке и компоновке подвески для проверки возможного исполнения.
Окончательные характеристики, комплектность и исполнение определяются после проверки технической документации и согласования заказа.
