Хомут для горизонтальных трубопроводов
ОСТ 34-10-735-93
Хомуты для подвесок горизонтальных трубопроводов тепловых и атомных электростанций. Подбор исполнения по наружному диаметру трубы, материалу и проектной нагрузке.

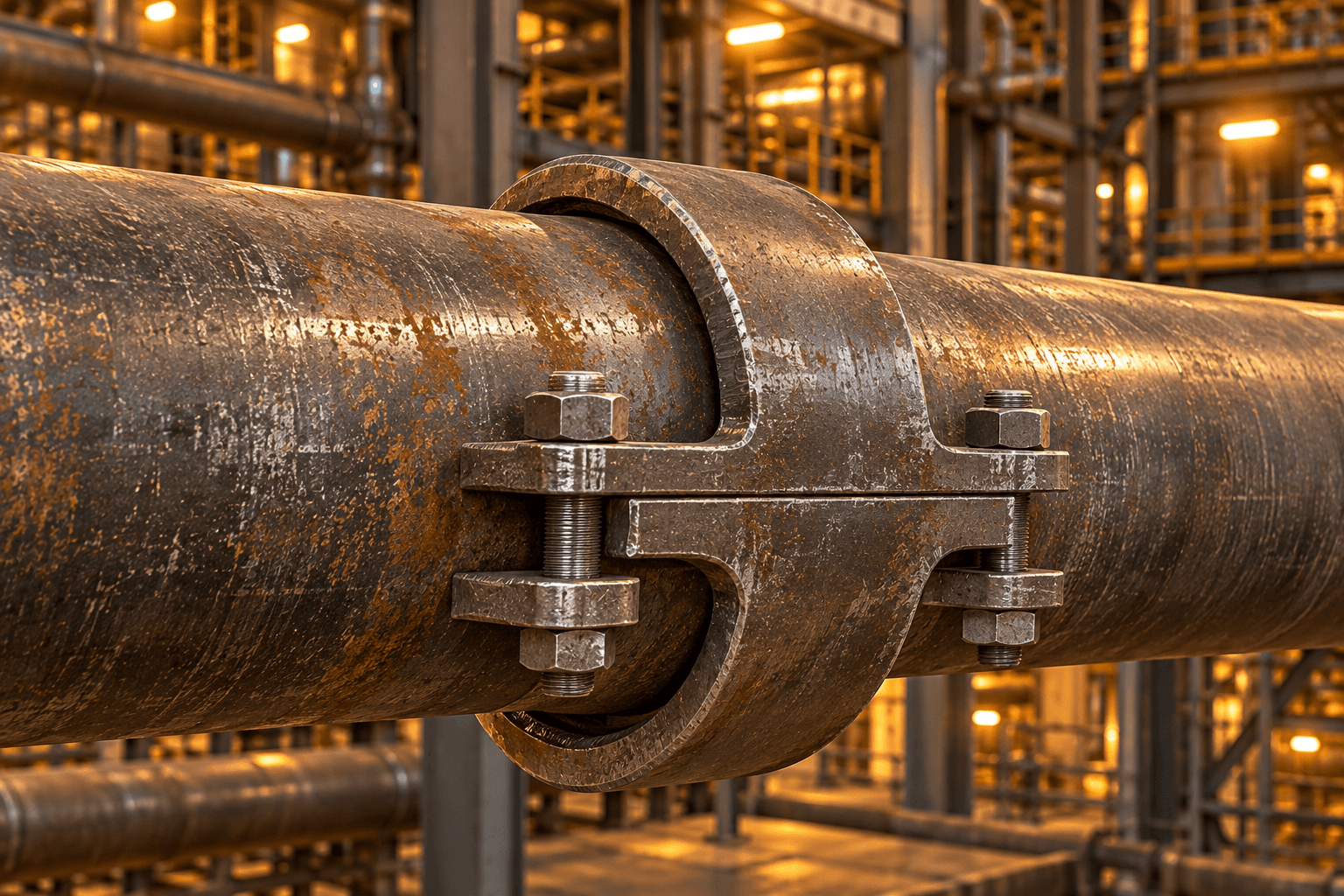

Иллюстрация общего вида. Изображение не является рабочим чертежом и не гарантирует точное исполнение по ОСТ.
Назначение
Крепёжный элемент горизонтальной подвески
Хомут по ОСТ 34-10-735-93 предназначен для применения в подвесках горизонтальных трубопроводов тепловых и атомных электростанций. Хомут охватывает трубу и служит частью узла её закрепления в системе подвески.
Стандарт распространяется на хомуты для труб с наружным диаметром от 57 до 530 мм. Конструкция, присоединительные размеры и допускаемые нагрузки определяются конкретным типоразмером по нормативным таблицам и проектной документации.
Нормативная документация
ОСТ 34-10-735-93 — «Хомут для горизонтальных трубопроводов. Конструкция и размеры».
Размеры и расчётные параметры уточняются по соответствующему исполнению стандарта и документации заказчика.
Подбор исполнения и технические параметры
Область применения
Подвески горизонтальных трубопроводов ТЭС и АЭС.
Стандарт изготовления
ОСТ 34-10-735-93.
Наружный диаметр трубы
От 57 до 530 мм согласно области применения ОСТ.
Исполнение хомута
Выбирается по обозначению изделия, диаметру и материалу трубопровода.
Допускаемая нагрузка
По таблицам ОСТ для выбранного типоразмера; проверяется по проекту.
Конструкция и размеры
По ОСТ 34-10-735-93 и согласованной технической документации.
Что указать в заявке
Для расчёта и проверки возможности изготовления укажите полное обозначение хомута по ОСТ 34-10-735-93, наружный диаметр и материал трубы, проектную нагрузку, требуемое количество и приложите чертёж либо спецификацию подвески. Если точное обозначение неизвестно, направьте исходные параметры узла для подбора исполнения.
Окончательные размеры, комплектация и исполнение определяются после проверки технической документации и согласования заказа.
