Тяга с ушком
ОСТ 34-10-741-93
Соединительный элемент цепи подвески станционного трубопровода. Подбор исполнения по обозначению стандарта, присоединительным размерам и расчётной нагрузке.

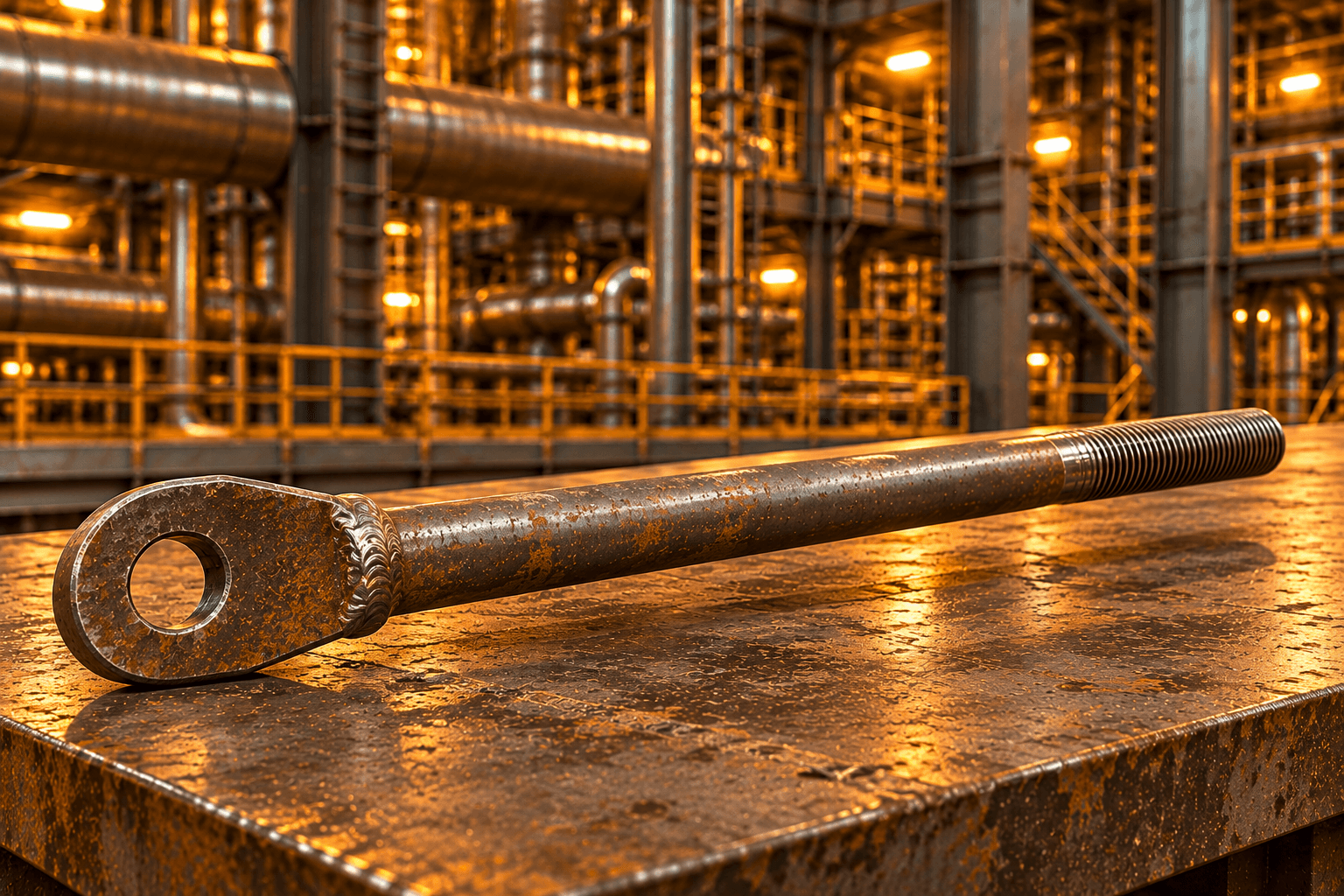

Иллюстрация общего вида. Изображение не является рабочим чертежом и не гарантирует точное исполнение по ОСТ.
Назначение
Соединительный элемент подвески трубопровода
Тяга с ушком по ОСТ 34-10-741-93 применяется в цепях подвесок станционных трубопроводов тепловых и атомных электростанций, а также пылегазовоздухопроводов ТЭС. Она используется для соединения элементов подвески и передачи усилия через предусмотренные проектом узлы крепления.
Конструкция сочетает резьбовой участок для соединения с другими элементами цепи и ушко для шарнирного присоединения. Конкретные размеры, длина, резьба, материал и допускаемая нагрузка определяются исполнением по стандарту и проектной документацией.
Нормативная документация
ОСТ 34-10-741-93 — «Тяга с ушком. Конструкция и размеры».
Выбор конкретного исполнения и его параметры выполняются по обозначению, чертежам и таблицам стандарта.
Подбор исполнения и технические параметры
Область применения
Цепи подвесок станционных трубопроводов ТЭС и АЭС, а также пылегазовоздухопроводов ТЭС.
Стандарт изготовления
ОСТ 34-10-741-93 «Тяга с ушком. Конструкция и размеры».
Тип соединения
Резьбовой участок тяги и ушко для присоединения в узле подвески.
Исполнение и длина
Определяются по обозначению типоразмера и чертежам выбранного исполнения.
Допускаемая нагрузка
Проверяется для конкретного исполнения по нормативным таблицам и расчёту подвески.
Конструкция и размеры
По ОСТ 34-10-741-93 и согласованной технической документации.
Что указать в заявке
Для подготовки предложения укажите обозначение тяги по ОСТ 34-10-741-93, необходимую длину, параметры резьбового и ушкового соединений, расчётную нагрузку и количество изделий. Приложите чертёж узла подвески или проектную спецификацию, если они имеются. При отсутствии готового обозначения направьте исходные размеры и требования к соединению для проверки подходящего исполнения.
Окончательные характеристики, материал и исполнение определяются после проверки технической документации и согласования заказа.
