Блоки пружинные опорные
ОСТ 24.125.112-01
Опорные пружинные блоки для пружинных подвесок трубопроводов тепловых и атомных электростанций. Исполнение подбирается по проектной документации, расчётной нагрузке и рабочей деформации.

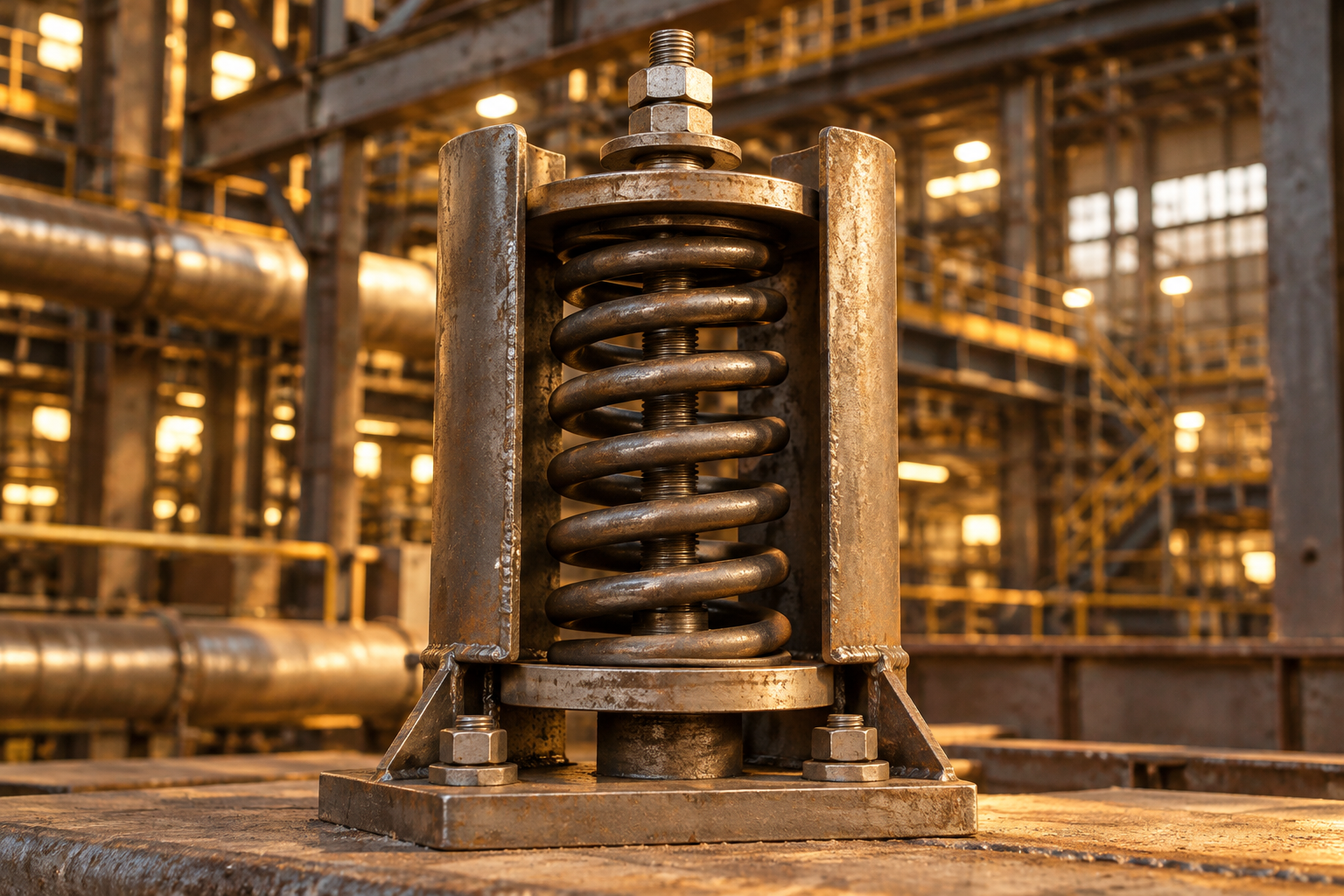

Иллюстрация общего вида, не точное исполнение по ОСТТехнические сведения
Подбор по ОСТ 24.125.112-01
- Область применения
- Пружинные подвески трубопроводов ТЭС и АЭС
- Рабочая деформация
- 70 или 140 мм — в зависимости от исполнения
- Температура окружающей среды
- От −40 до +120 °C
- Размещение
- На несущей конструкции или под опорной балкой
- Нагрузка, размеры и масса
- Определяются по выбранному исполнению и таблицам стандарта
Конструкция и применение
Пружинный блок компенсирует изменение усилия при перемещениях подвешенного трубопровода. Типоразмер и исполнение выбирают по нагрузке, требуемой рабочей деформации и схеме установки. Стандарт ОСТ 24.125.112-01 устанавливает конструкцию и основные размеры опорных пружинных блоков.
Что указать в заявке
Для расчёта и подбора направьте обозначение по ОСТ, требуемое усилие, рабочую деформацию (70 или 140 мм), количество, схему установки и проектную спецификацию либо чертёж. Если обозначение неизвестно, приложите имеющуюся документацию для согласования исполнения.
