Блоки пружинные подвесные
ОСТ 24.125.111-01
Пружинные блоки для подвесок трубопроводов тепловых и атомных электростанций. Конкретное исполнение подбирается по расчётной нагрузке, рабочей деформации и проектной документации.

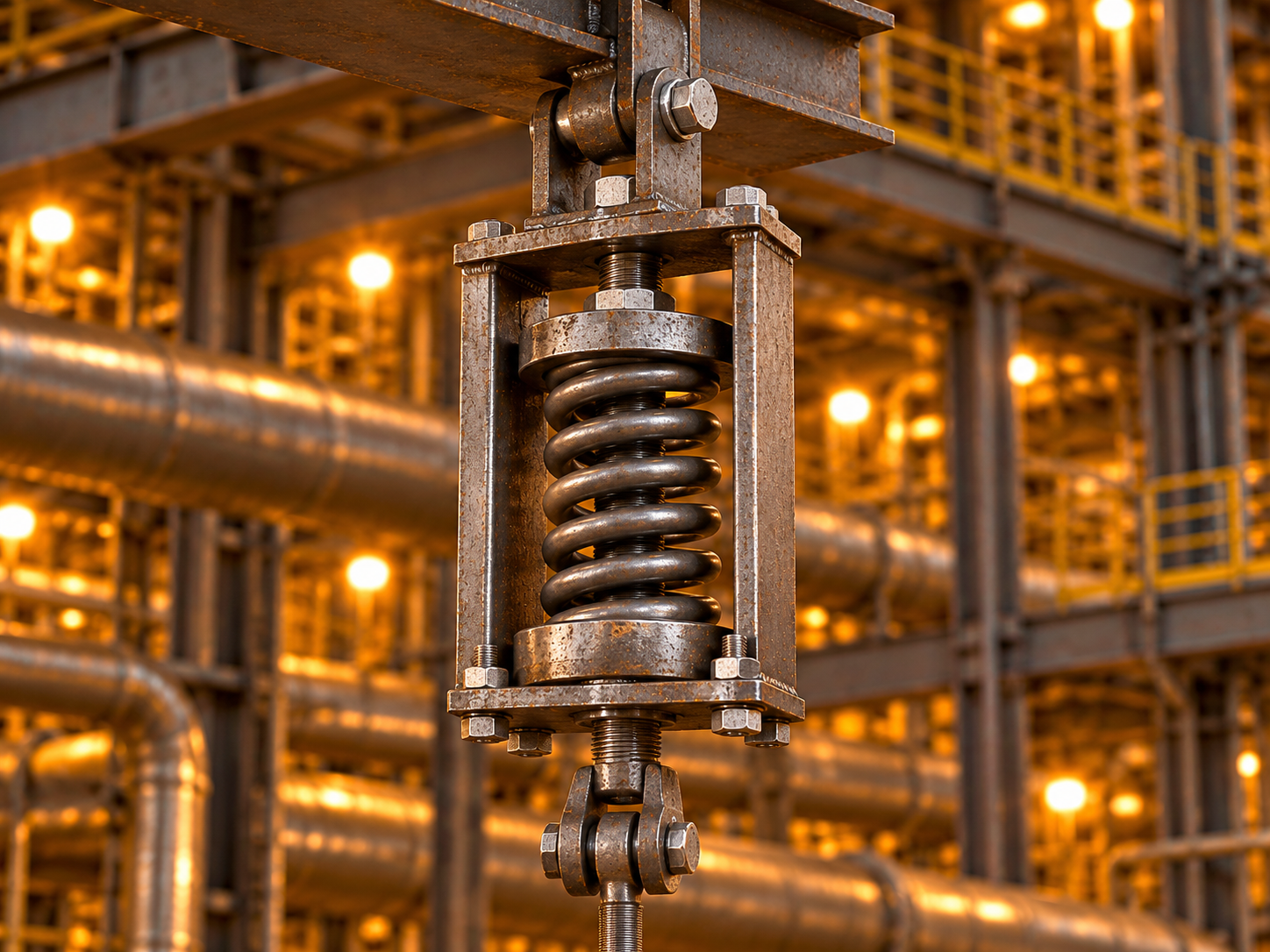

Иллюстрация общего вида. Не является точным чертежом исполнения по ОСТ.
Назначение и характеристики
Блоки пружинные подвесные применяются в системах подвешивания трубопроводов ТЭС и АЭС. Упругий элемент воспринимает нагрузку с учётом предусмотренного проектом перемещения трубопровода.
- Нормативная документация
- ОСТ 24.125.111-01
- Область применения
- Подвески трубопроводов ТЭС и АЭС
- Максимальные нагрузки по стандарту
- 1,26–58,45 кН
- Рабочие деформации
- 70 и 140 мм
- Температура окружающей среды
- −40…+120 °C
Значения приведены для номенклатуры стандарта, а не для одного изделия. Допустимая нагрузка, размеры и исполнение определяются по конкретному обозначению блока.
Запросить расчёт →Подбор и запрос изготовления
Для расчёта укажите условное обозначение по ОСТ 24.125.111-01, требуемую нагрузку, рабочую деформацию, количество и приложите спецификацию или чертёж. Возможность изготовления и параметры конкретного исполнения уточняются при рассмотрении заявки.
