d
Диаметр проволоки
Указывается в миллиметрах
Изготовление промышленных пружин
Пружины растяжения
Изготовление промышленных пружин растяжения с различными вариантами зацепов по чертежам, образцам и техническим требованиям заказчика.
Запросить расчёт изготовления →
Техническая информация
Конструктивные и рабочие характеристики
Для изготовления пружин растяжения необходимо определить размеры тела, конструкцию зацепов и требования к нагрузке. Дополнительные параметры согласовываются по документации.
Dн
Наружный диаметр
По чертежу или техническому заданию
Lт
Длина тела
Длина пружины без зацепов
L₀
Общая длина
Полная длина с учётом зацепов
n
Количество рабочих витков
По конструкции пружины
t
Шаг навивки
По чертежу, если применимо
R
Радиус зацепа
Указывается в миллиметрах
—
Тип зацепа
По чертежу или согласованию
—
Зазор зацепа
По требованиям конструкции
—
Материал
По технической документации
—
Рабочее усилие
При заданном удлинении, если требуется

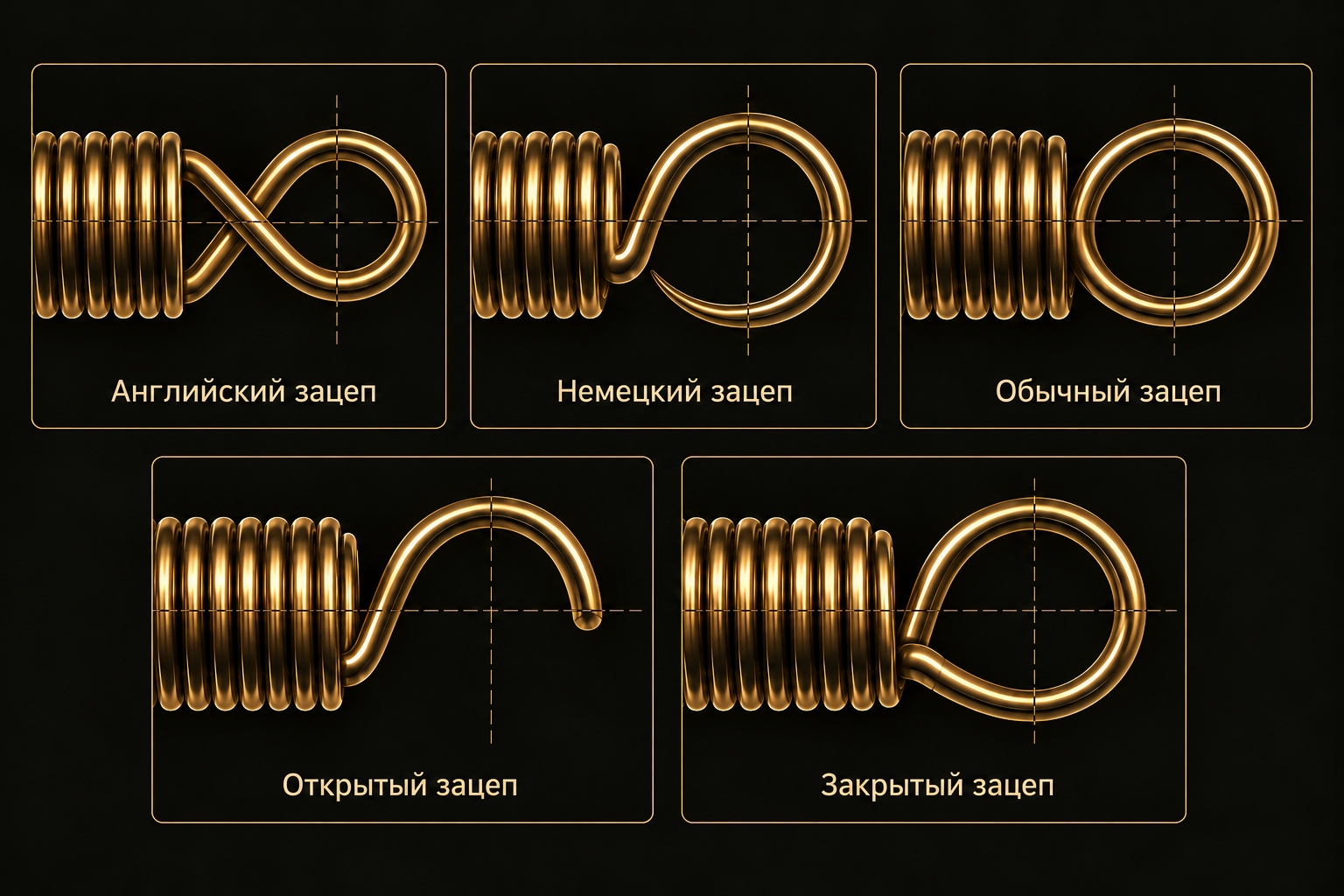

Виды зацепов пружин растяжения
Конструкция зацепов выбирается по назначению изделия, способу крепления и условиям работы. Геометрия зацепов должна быть указана на чертеже или согласована перед изготовлением.
Английский зацеп
Вариант исполнения концевого зацепа. Конкретная геометрия определяется чертежом.
Немецкий зацеп
Конструктивный вариант крепления пружины растяжения, выполняемый по техническим требованиям.
Обычный зацеп
Стандартное конструктивное исполнение с формированием концевой петли.
Открытый зацеп
Вариант зацепа с открытым контуром для предусмотренного конструкцией крепления.
Закрытый зацеп
Вариант концевого зацепа с замкнутым контуром петли.
Специальные зацепы по чертежу
Нестандартная форма, размеры и расположение концевых зацепов рассматриваются по чертежам и техническим требованиям заказчика. Возможность изготовления согласовывается индивидуально.
Материалы изготовления
Применяются пружинные проволоки и стали по согласованной технической документации, в том числе проволока А-1 и Б-2, пружинные легированные и коррозионностойкие марки стали. Выбор материала зависит от размеров, нагрузки и условий эксплуатации.
Пружинная проволока
А-1, Б-2 и другие согласованные исполнения.
Легированные стали
Марка подбирается по требованиям изделия и технологии изготовления.
Нержавеющие стали
12Х18Н10Т, AISI 302 при подтверждении применимости к заказу.
Где применяются пружины растяжения
Машиностроение
Возвратные, натяжные и другие промышленные механизмы.
Автомобильная техника
Механизмы и узлы, в которых требуется растягивающее усилие.
Сельскохозяйственная техника
Механические узлы сельскохозяйственных машин.
Спортивное оборудование
Тренажёры, батутное и другое оборудование.
Мебельная фурнитура
Возвратные механизмы и элементы крепления.
Торговое оборудование
Пружинные механизмы и вспомогательные узлы.
Технические параметры
Рабочие характеристики и нагрузки
При подборе пружин растяжения учитываются не только геометрические размеры, но и требуемые рабочие характеристики. Значения определяются по чертежу и условиям эксплуатации изделия.
FН или кН
Рабочее усилие
Требуемая сила пружины при заданном удлинении.
ΔLмм
Рабочее удлинение
Изменение длины пружины под действием нагрузки.
F₀Н
Предварительное натяжение
Начальное усилие, которое необходимо преодолеть для начала растяжения пружины с сомкнутыми витками, если предусмотрено конструкцией.
αградусы
Ориентация зацепов
Взаимное угловое расположение концевых зацепов согласно чертежу.
Необходимость указания отдельных параметров зависит от конструкции и условий работы пружины. Возможность изготовления с заданными характеристиками определяется при техническом согласовании заказа.
Контроль качества и ОТК
Каждая изготовленная партия пружин проходит обязательный технический контроль на соответствие согласованным чертежам и требованиям заказа. Изделия, не прошедшие контроль, к отгрузке не допускаются.
Заказать изготовление пружин растяжения
Для расчёта предоставьте чертёж, параметры пружины, тип зацепов, материал, требования к усилию и количество. Стоимость и сроки определяются после технического согласования.
