01 / Лёгкая серия
Серия Ф410
Для горизонтального перемещения грузов на технологических участках с ограниченной протяжённостью трассы.
- Длина
- до 20 м
- Производительность
- 70; 120 м³/ч
- Металлоконструкция
- Труба электросварная
← Назад к ленточным конвейерам
Конвейерное оборудование / горизонтальные
Горизонтальные ленточные конвейеры
Конвейеры для непрерывного перемещения грузов по горизонтальной трассе. Подбор серии и конструкции производится с учётом характеристик материала, требуемой производительности и длины транспортирования.

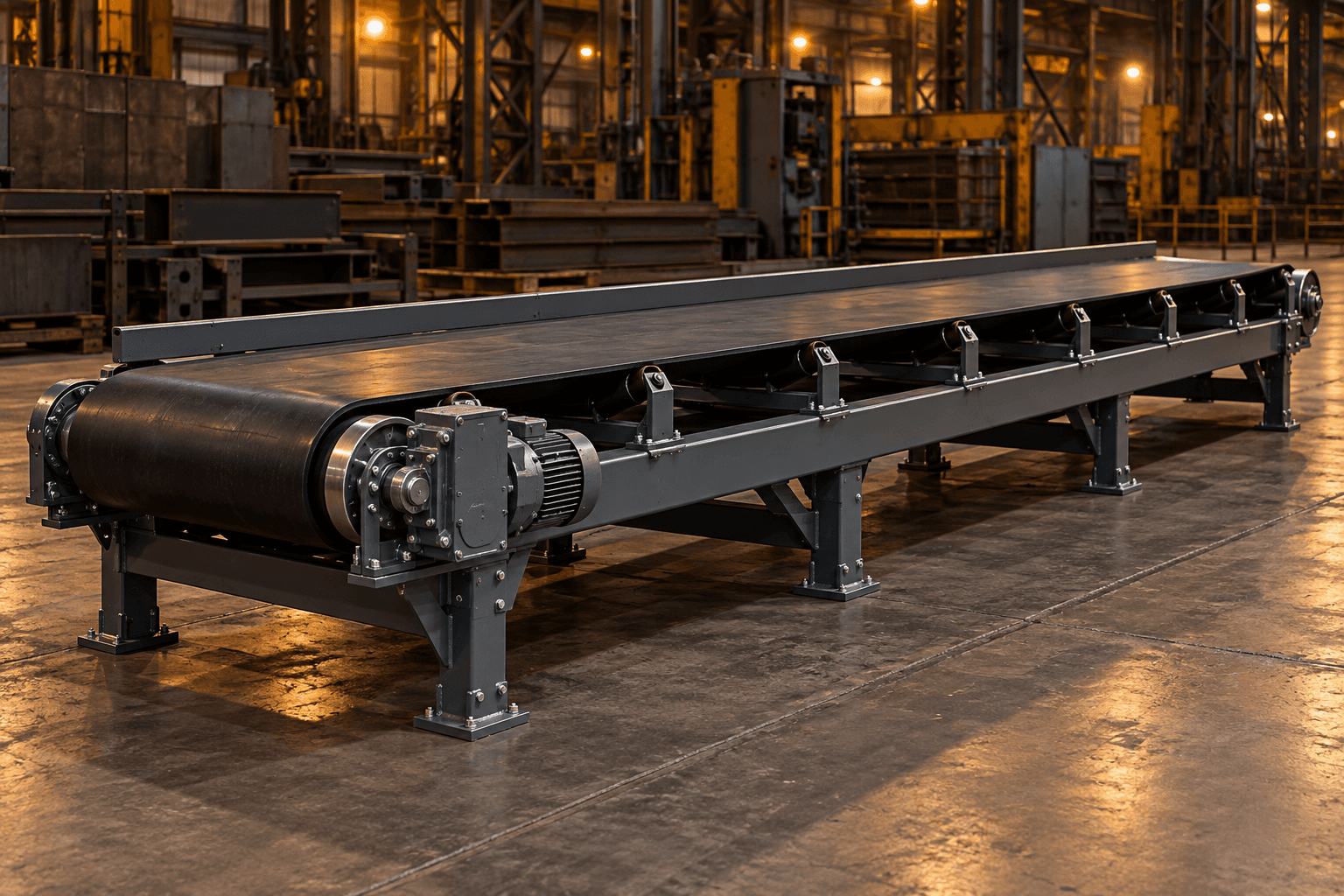

Иллюстрация оборудования. Исполнение конкретного конвейера определяется технической документацией.
Подтверждённая номенклатура
Серии горизонтальных конвейеров
Параметры приведены по отдельным сериям и не объединяются в характеристики одной модели. Фактические размеры и комплектность согласуются для конкретного заказа.
02 / Средняя серия
Серия Ф550
Исполнение средней серии для производственных и складских транспортных линий.
- Длина
- до 30 м
- Производительность
- 80; 160; 270; 450 м³/ч
- Металлоконструкция
- Труба электросварная
03 / Средняя серия
Серия Ф800
Средняя серия для более протяжённых горизонтальных участков конвейерной трассы.
- Длина
- до 60 м
- Производительность
- 100; 180; 290; 470 м³/ч
- Металлоконструкция
- Труба электросварная
04 / Тяжёлая серия
Серия I
Исполнение с несущим ставом из двутавра для повышенных нагрузок и крупных грузопотоков.
- Длина
- до 50 м
- Производительность
- 470; 700; 980; 1300; 1650; 2050 м³/ч
- Металлоконструкция
- Двутавр
05 / Тяжёлая серия
Серия U20
Тяжёлое исполнение на базе швеллерной металлоконструкции для сравнительно коротких трасс.
- Длина
- до 20 м
- Производительность
- 450; 700; 980; 1250 м³/ч
- Металлоконструкция
- Швеллер
06 / Тяжёлая серия
Серия U300
Исполнение для протяжённых горизонтальных транспортных линий.
- Длина
- до 300 м
- Производительность
- 100; 180; 290; 470; 700 м³/ч
- Металлоконструкция
- Швеллер
Сравнение основных параметров
| Серия | Длина | Производительность | Несущий став |
|---|---|---|---|
| Ф410 | до 20 м | 70; 120 м³/ч | Труба электросварная |
| Ф550 | до 30 м | 80; 160; 270; 450 м³/ч | Труба электросварная |
| Ф800 | до 60 м | 100; 180; 290; 470 м³/ч | Труба электросварная |
| I | до 50 м | 470; 700; 980; 1300; 1650; 2050 м³/ч | Двутавр |
| U20 | до 20 м | 450; 700; 980; 1250 м³/ч | Швеллер |
| U300 | до 300 м | 100; 180; 290; 470; 700 м³/ч | Швеллер |
Лёгкая серия
Технические характеристики Ф410
Параметры отдельного исполнения Ф410. Значения ширины ленты и производительности указаны попарно; они не являются произвольными сочетаниями.
Несущая металлоконструкцияТруба электросварная
Максимальная длина20 м
Ширина ленты500; 650 мм
Максимальная мощность электродвигателя7,5 кВт
Приводной барабанДиаметр 270; 286 мм, с футеровкой
Диаметр роликов89 мм
Мотор-редукторы, указанные для серииBauer; Nord; Bonfiglioli; Tos Znojmo
Загрузочный лоток2000 мм
Высота фермы410 мм
Производительность при ленте 500 мм70 м³/ч
Производительность при ленте 650 мм120 м³/ч
Что указать для расчёта конвейера
1.Тип и свойства груза: насыпная плотность, гранулометрический состав и влажность
2.Необходимая производительность с указанием единиц измерения
3.Длина горизонтального участка и схема размещения линии
4.Ширина ленты, если задана проектом
5.Условия работы, загрузки и разгрузки, доступное монтажное пространство
6.Чертёж или техническое задание, особые требования к комплектации
Исполнение, привод, длина секций, лента и вспомогательные узлы подбираются по исходным данным. Неподтверждённые параметры для конкретного заказа не назначаются заранее.
