Лёгкая Ф410
- Длина
- до 20 м
- Производительность отдельных исполнений
- 70; 120 м³/ч
- Несущая конструкция
- Труба электросварная
Промышленное оборудование • ЕЦПЗ

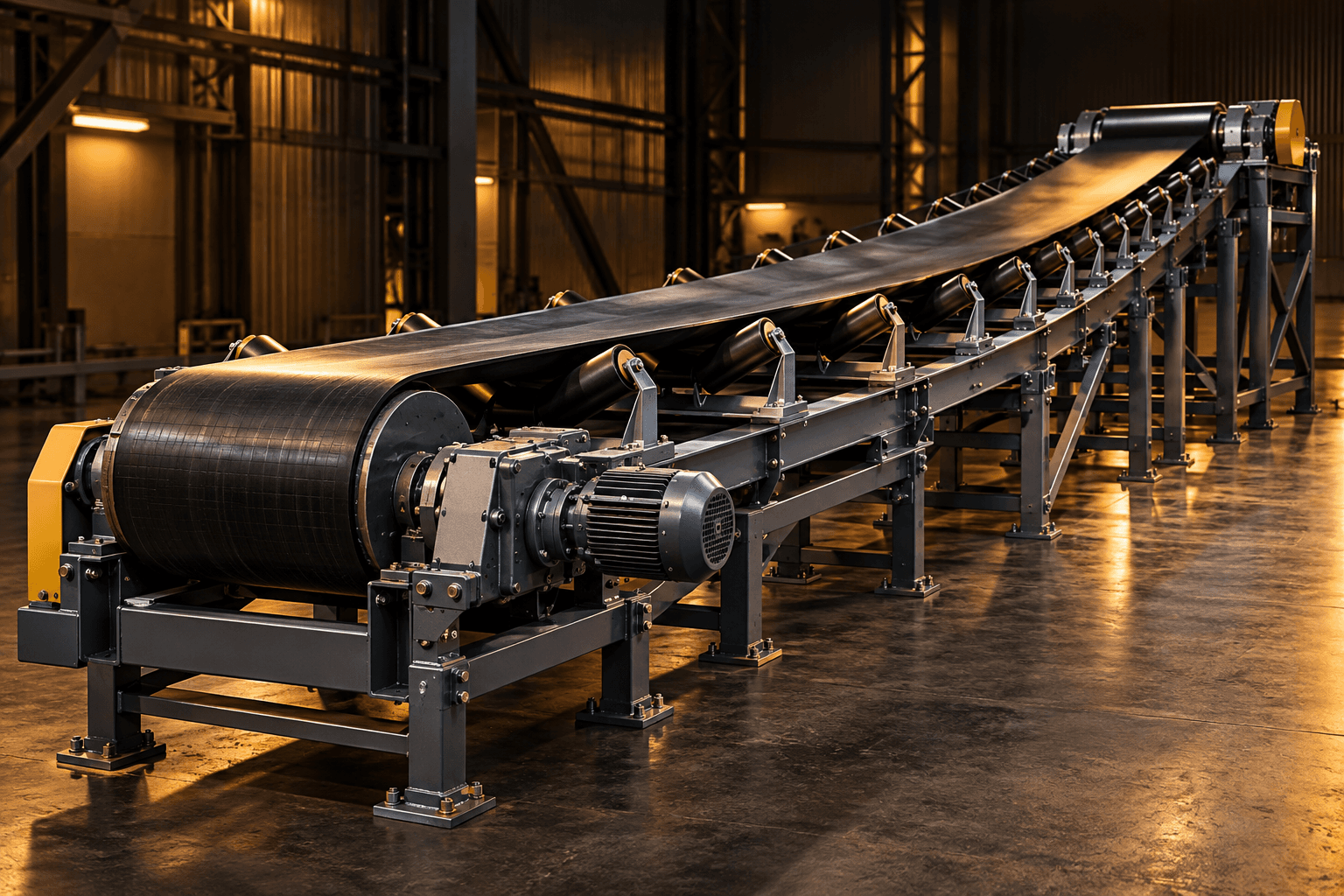

Ленточные конвейеры
Конвейерные системы для непрерывной транспортировки сыпучих и штучных грузов. Подбор горизонтальных, наклонных, стационарных и специальных исполнений по техническому заданию.
Номенклатура
Виды ленточных конвейеров
Выбор исполнения зависит от маршрута транспортировки, параметров материала, производительности и условий работы оборудования.

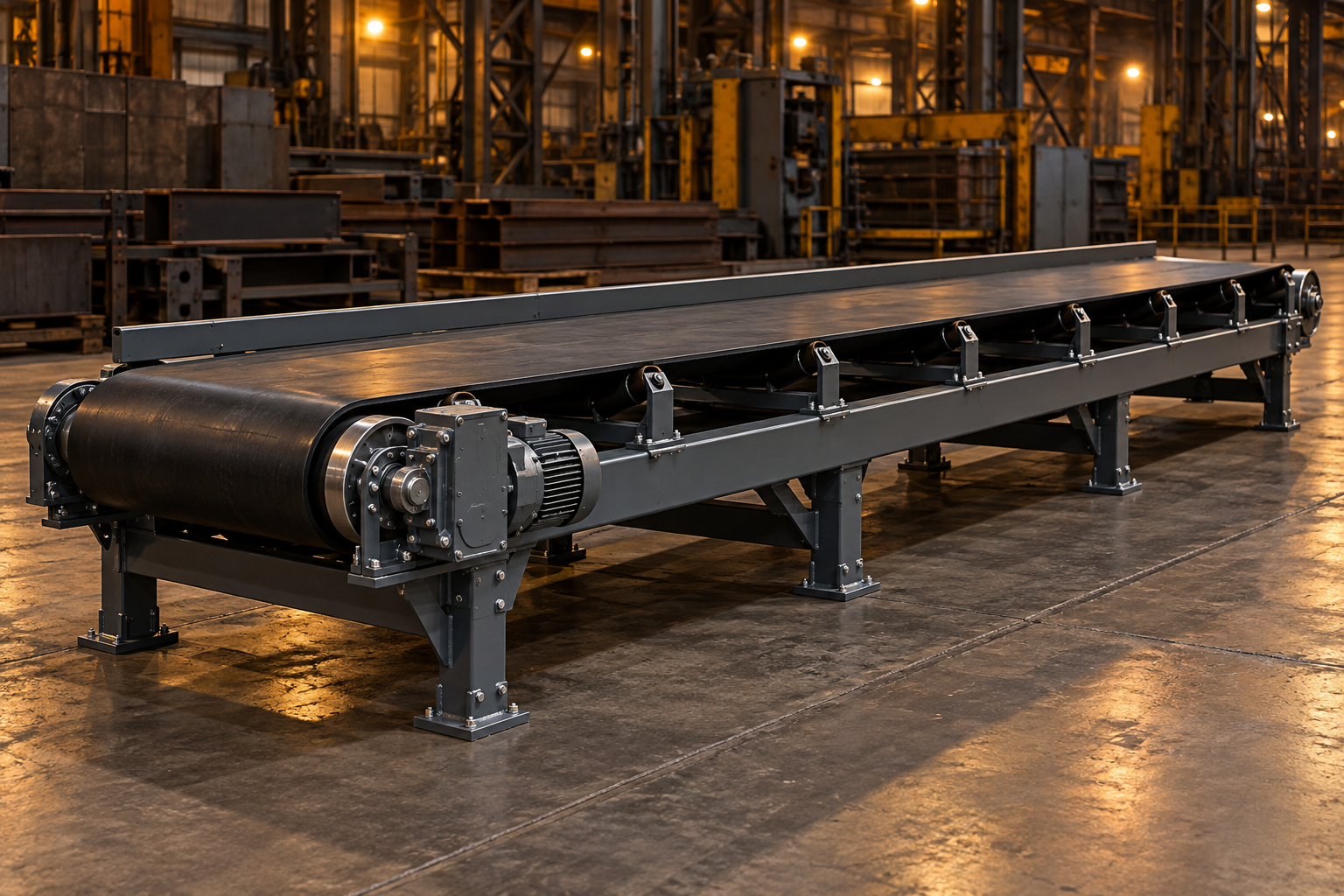

01Горизонтальные ленточные конвейеры →
Предназначены для непрерывного перемещения груза по горизонтальной трассе между технологическими участками. Исполнение и длина определяются расчётом и условиями размещения.

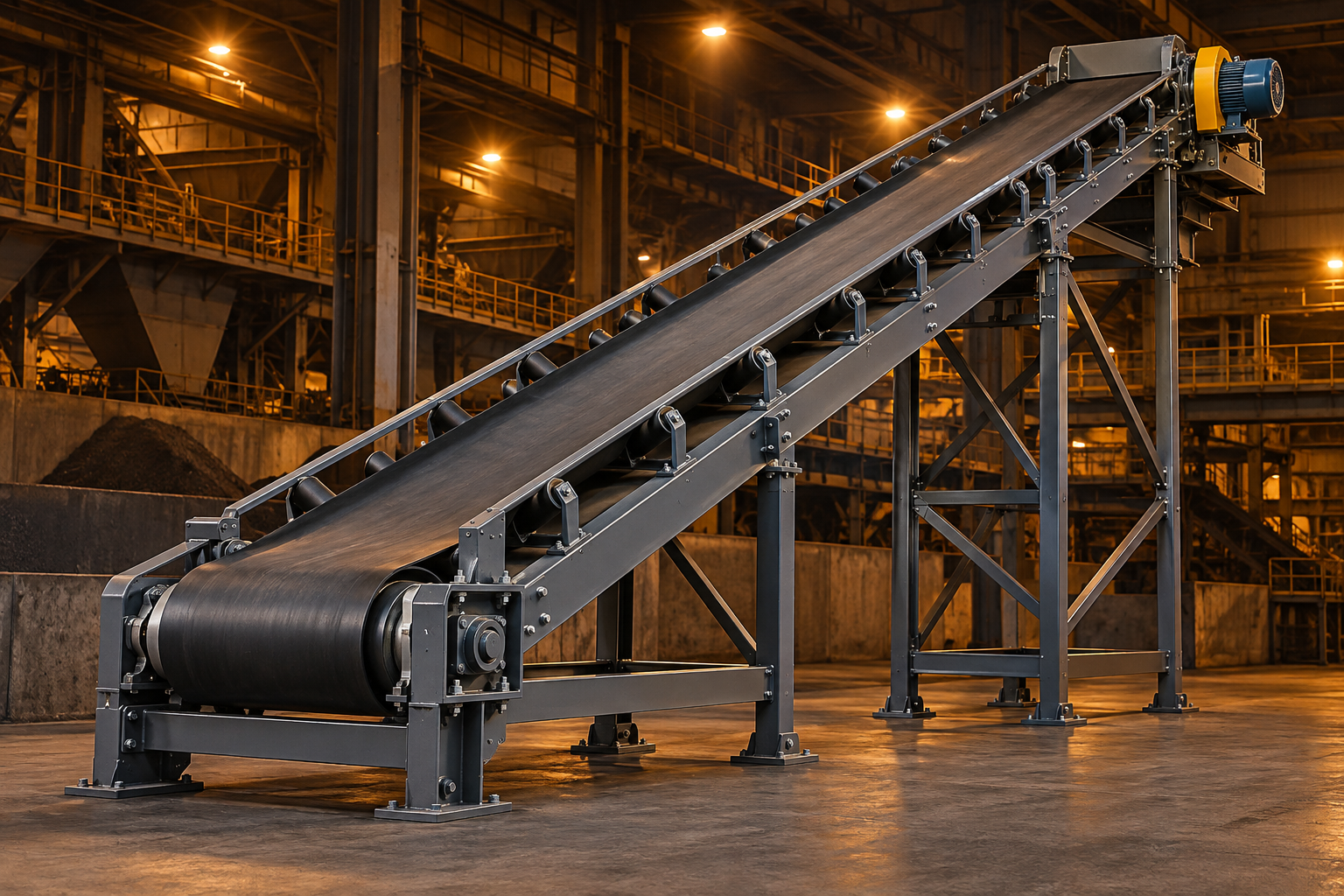

02Наклонные ленточные конвейеры →
Применяются для подачи материала с одного уровня на другой. Допустимый угол наклона подбирается по свойствам груза, конструкции ленты и условиям загрузки.

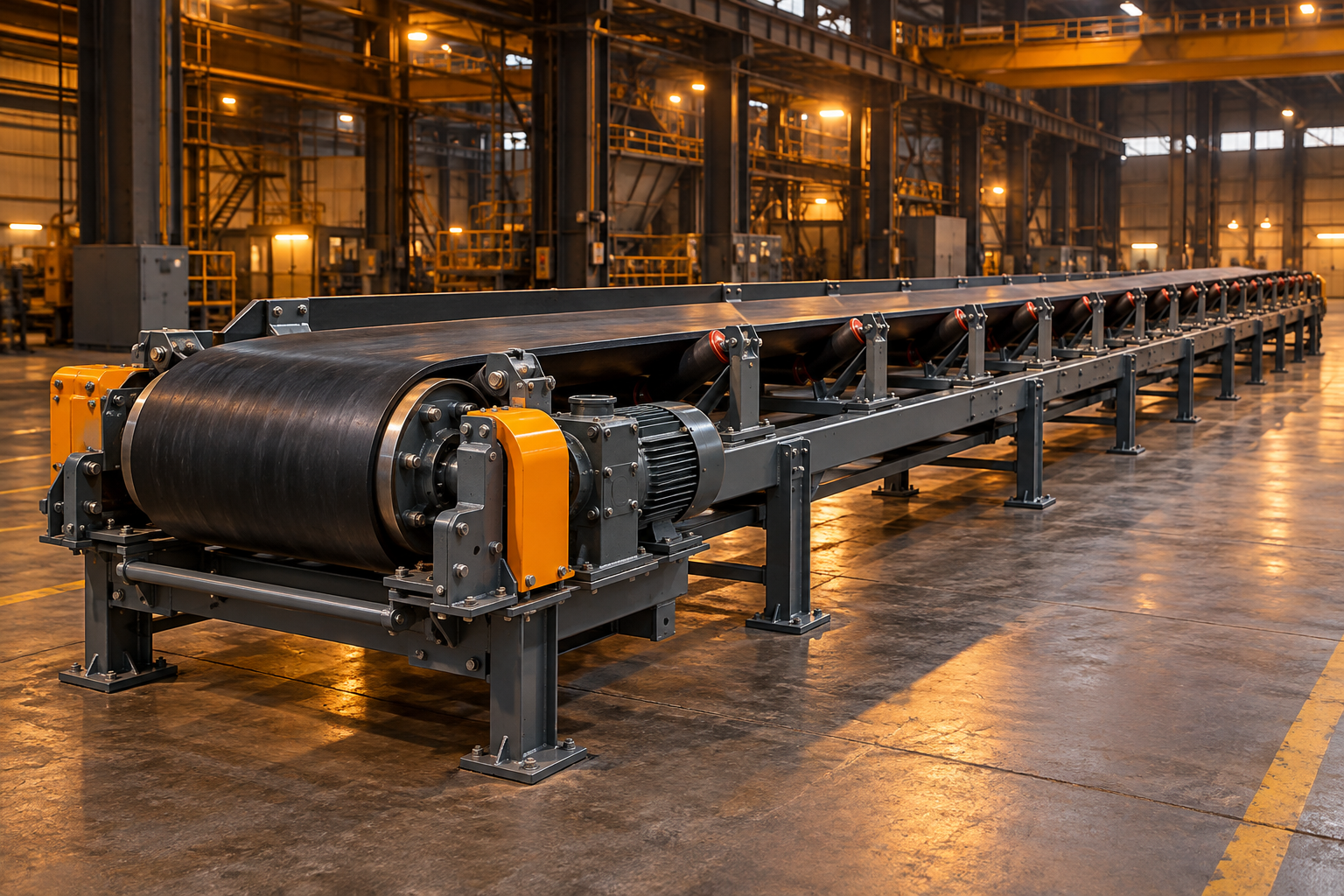

03Стационарные конвейеры →
Оборудование для постоянных транспортных линий. Конструкция включает несущий став, приводную и натяжную части, барабаны, роликоопоры и ленту.

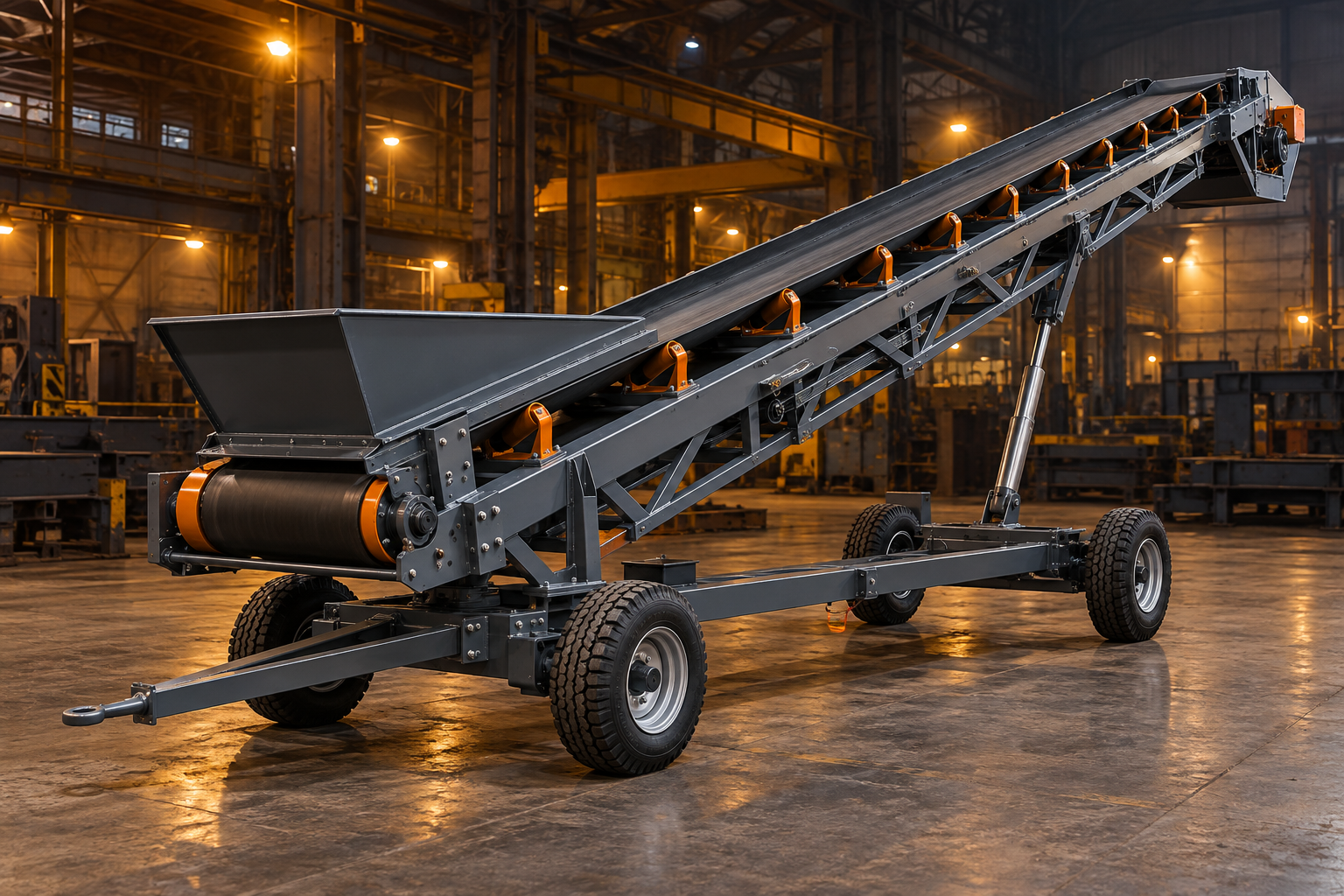

04Передвижные конвейеры →
Решения для участков, где требуется изменение точки выгрузки или размещения транспортной линии. Способ перемещения и опорная конструкция определяются проектом.

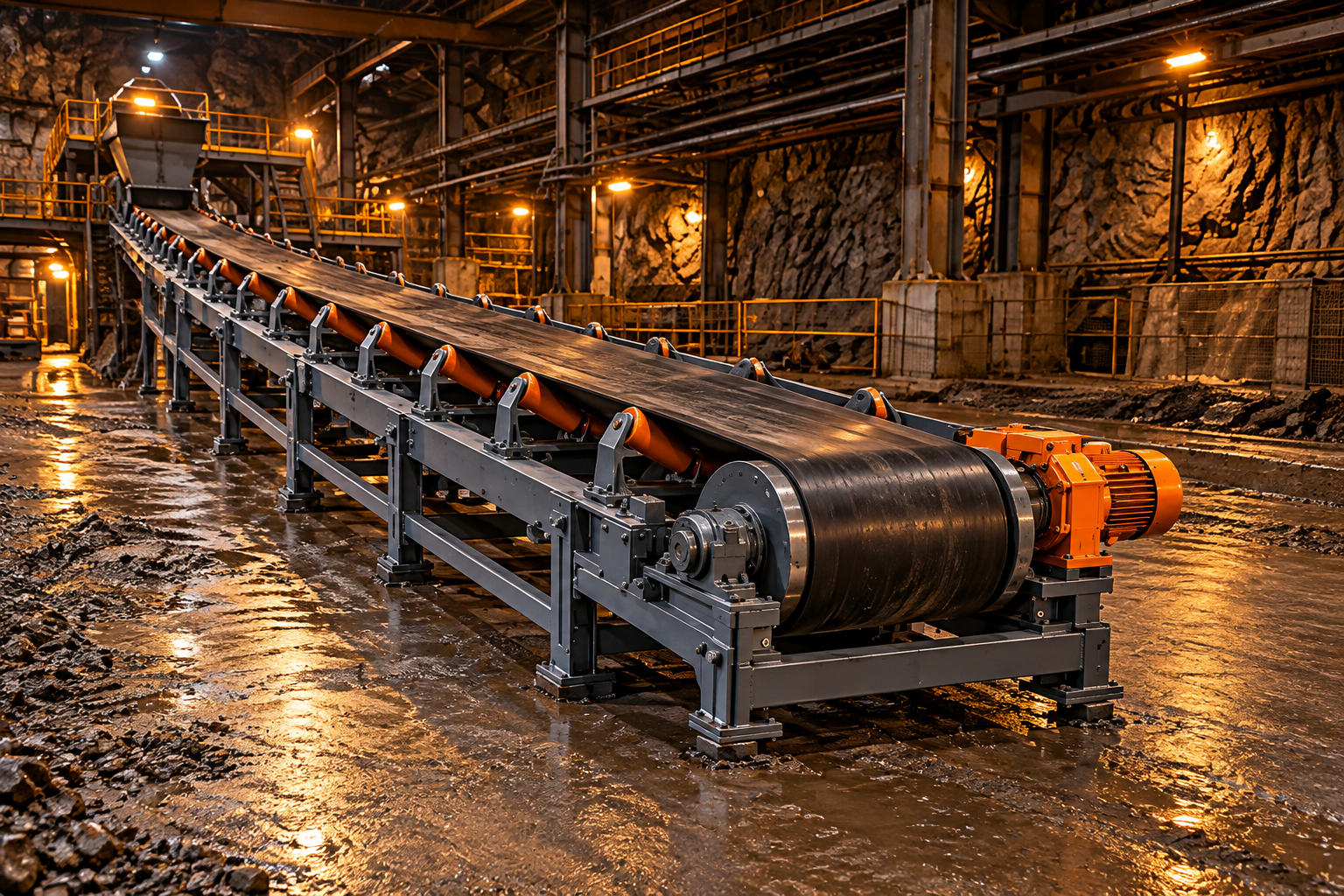

05Шахтные конвейеры →
Исполнения для транспортирования горной массы в подземных выработках. Требования к применению и безопасности определяются условиями объекта и технической документацией.

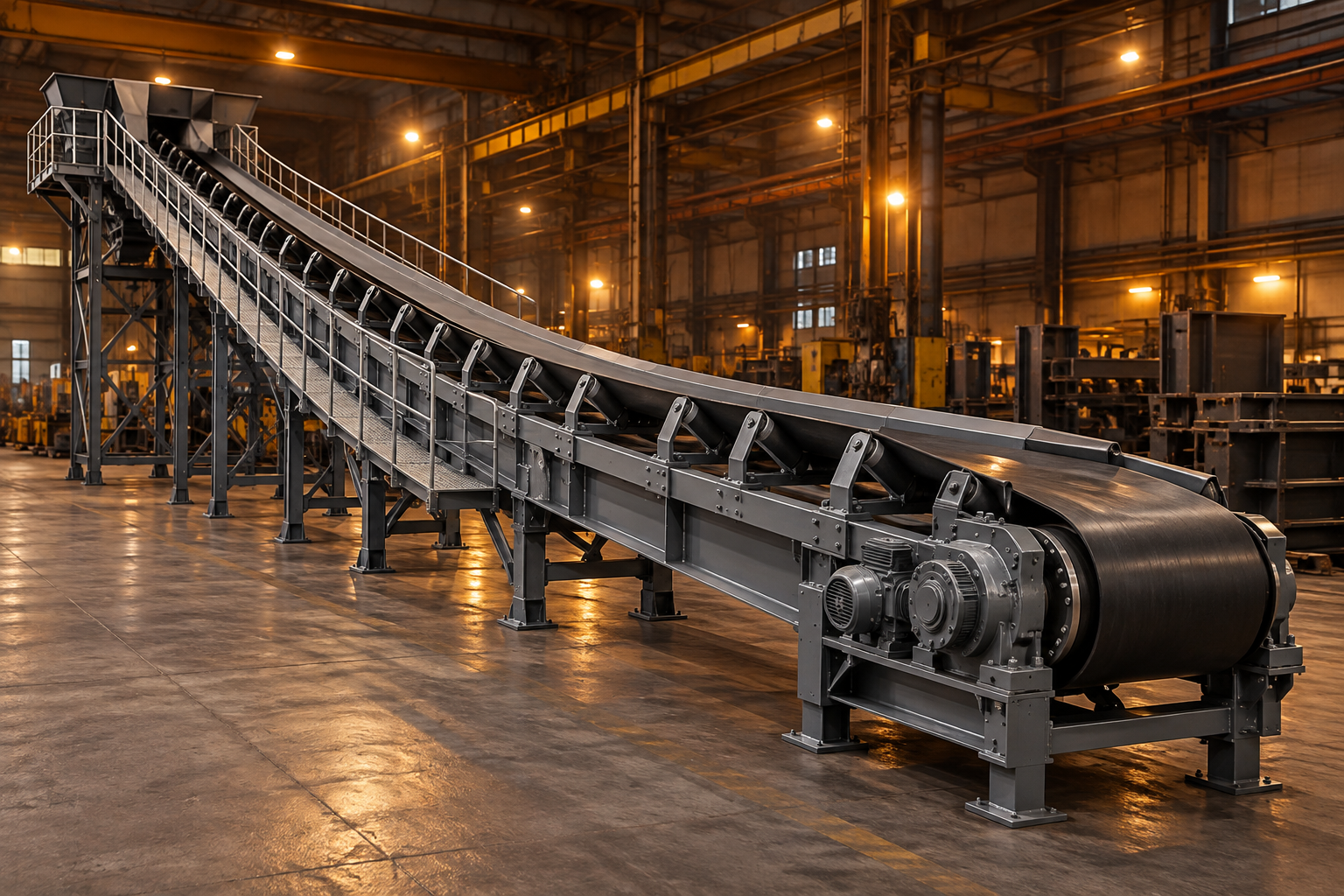

06Магистральные и специальные исполнения →
Конвейерные линии для протяжённых трасс и нестандартных задач. Компоновка оборудования, привода и натяжной системы уточняется на стадии технического согласования.
Технические данные
Параметры отдельных серий
Ниже приведены справочные данные для отдельных горизонтальных, наклонных и шахтных исполнений. Это показатели соответствующих серий, а не единый набор характеристик любого конвейера. Применимость и комплектность уточняются при техническом согласовании.
Средняя Ф550
- Длина
- до 30 м
- Производительность отдельных исполнений
- 80; 160; 270; 450 м³/ч
- Несущая конструкция
- Труба электросварная
Средняя Ф800
- Длина
- до 60 м
- Производительность отдельных исполнений
- 100; 180; 290; 470 м³/ч
- Несущая конструкция
- Труба электросварная
Тяжёлая I (горизонтальная / шахтная)
- Длина
- до 50 м
- Производительность отдельных исполнений
- 470; 700; 980; 1300; 1650; 2050 м³/ч
- Несущая конструкция
- Двутавр
Тяжёлая U20
- Длина
- до 20 м
- Производительность отдельных исполнений
- 450; 700; 980; 1250 м³/ч
- Несущая конструкция
- Швеллер
Тяжёлая U300 (горизонтальная)
- Длина
- до 300 м
- Производительность отдельных исполнений
- 100; 180; 290; 470; 700 м³/ч
- Несущая конструкция
- Швеллер
Для отдельных шахтных исполнений производительность достигает 2050 м³/ч, а для отдельных горизонтальных тяжёлых серий длина достигает 300 м. Эти максимальные показатели относятся к разным исполнениям и не должны рассматриваться как характеристики одной модели.
Основные узлы конструкции
Комплектация и исполнение узлов определяются техническим заданием и результатами расчёта транспортной линии.
Несущий став
Рама и секции для размещения роликоопор, приводных и вспомогательных узлов.
Конвейерная лента
Рабочий орган для перемещения груза; тип и ширина выбираются по условиям эксплуатации.
Ролики и роликоопоры
Поддерживают рабочую и обратную ветви ленты, формируют требуемый профиль грузонесущей части.
Барабаны и привод
Обеспечивают движение ленты, передачу тягового усилия и изменение её направления.
Натяжное устройство
Создаёт и поддерживает необходимое натяжение ленты в соответствии с расчётом.
Дополнительные узлы
По заданию предусматриваются загрузочные, разгрузочные, очистные и защитные устройства.
Какие данные нужны для расчёта
Чертёж или схема трассы помогут уточнить исполнение. Если часть параметров неизвестна, достаточно передать имеющиеся исходные сведения для предварительного рассмотрения заказа.
01Вид и характеристики груза, насыпная плотность и размер кусков
02Необходимая производительность в м³/ч или т/ч с указанием плотности
03Длина трассы, перепад высот, схема размещения и угол наклона
04Требуемая ширина и скорость ленты, если они уже определены
05Условия эксплуатации: температура, влажность, запылённость, помещение или открытая площадка
06Особые требования к приводу, загрузке, разгрузке, безопасности и комплектации
