Наклонные ленточные конвейеры

Оборудование для непрерывной подачи материала между уровнями технологической линии. Подбор исполнения учитывает характер груза, требуемую высоту подъёма и производительность.

Серии и параметры ↓Данные для расчёта

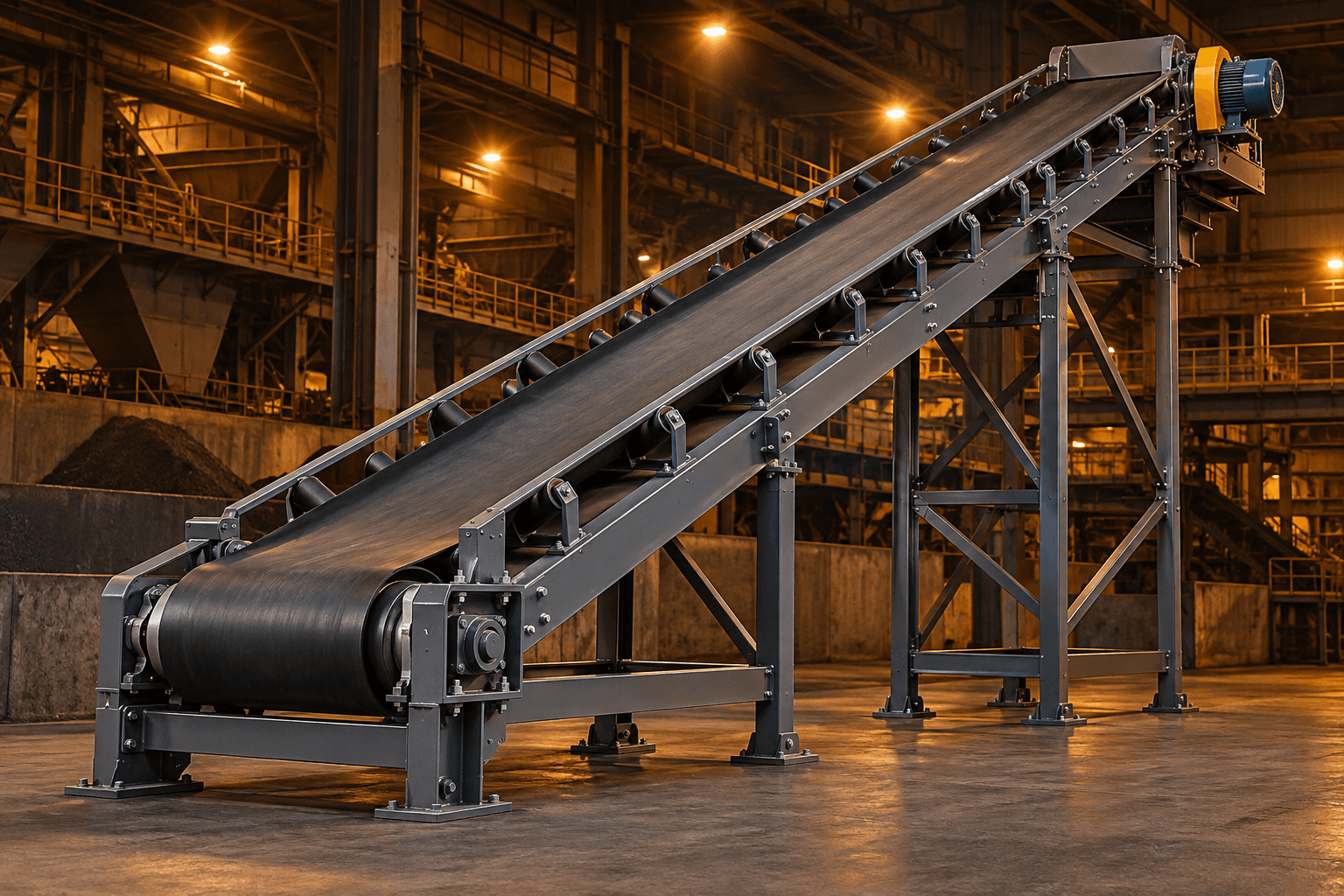

Иллюстрация. Конкретная конструкция и комплектация определяются технической документацией.

Номенклатура

Серии наклонных конвейеров

Значения производительности приведены для отдельных исполнений соответствующей серии. Максимальная длина и производительность не означают, что все предельные параметры достигаются одновременно.

Лёгкая серия Ф410

Длина: до 20 м
Производительность: 70; 120 м³/ч
Несущая конструкция: Труба электросварная

Средняя серия Ф550

Длина: до 30 м
Производительность: 80; 160; 270; 450 м³/ч
Несущая конструкция: Труба электросварная

Средняя серия Ф800

Длина: до 60 м
Производительность: 100; 180; 290; 470 м³/ч
Несущая конструкция: Труба электросварная

Тяжёлая серия U20

Длина: до 20 м
Производительность: 450; 700; 980; 1250 м³/ч
Несущая конструкция: Швеллер

Техническая спецификация

Наклонный конвейер Ф410

Лёгкая серия с электросварной трубой в несущей металлоконструкции. Ниже указаны заводские параметры именно Ф410, без распространения их на Ф550, Ф800 и U20.

Несущая металлоконструкцияТруба электросварная

Максимальная длина20 м

Ширина конвейерной ленты500 и 650 мм

Угол наклонадо 30°

Максимальная мощность электродвигателя7,5 кВт

Мотор-редуктор (варианты по каталогу)Bauer, Nord, Bonfiglioli, Tos Znojmo

Диаметр приводного барабана270 и 286 мм, с футеровкой

Диаметр роликов89 мм

Загрузочный лоток2000 мм

Производительность при ширине 500 мм70 м³/ч

Производительность при ширине 650 мм120 м³/ч

Высота фермы410 мм

Угол до 30° указан для серии Ф410. Для других серий он должен уточняться по технической документации конкретной модели и свойствам транспортируемого материала.

Техническое согласование

Какие данные нужны для расчёта

1.Тип материала, насыпная плотность и размер кусков

2.Требуемая производительность, м³/ч либо т/ч с указанием плотности

3.Длина трассы, перепад высот и необходимый угол наклона

4.Ширина, тип и скорость ленты, если определены проектом

5.Место установки, климатические условия и режим эксплуатации

6.Чертёж или схема, точки загрузки и разгрузки, требования к комплектации

Окончательные параметры, конструктивное исполнение и состав узлов выбираются после проверки исходных данных. Неподтверждённые параметры серий в таблицы не включаются.
