Лёгкая серия Ф410
- Длина конвейера
- до 20 м
- Производительность отдельных исполнений
- 70; 120 м³/ч
- Несущая конструкция
- Труба электросварная
Конвейерное оборудование / 04
Передвижные ленточные конвейеры
Транспортирующие линии, положение которых можно изменять по мере перестройки производственного процесса. Подбор производится по типу груза, необходимой производительности, длине линии, высоте разгрузки и условиям перемещения.

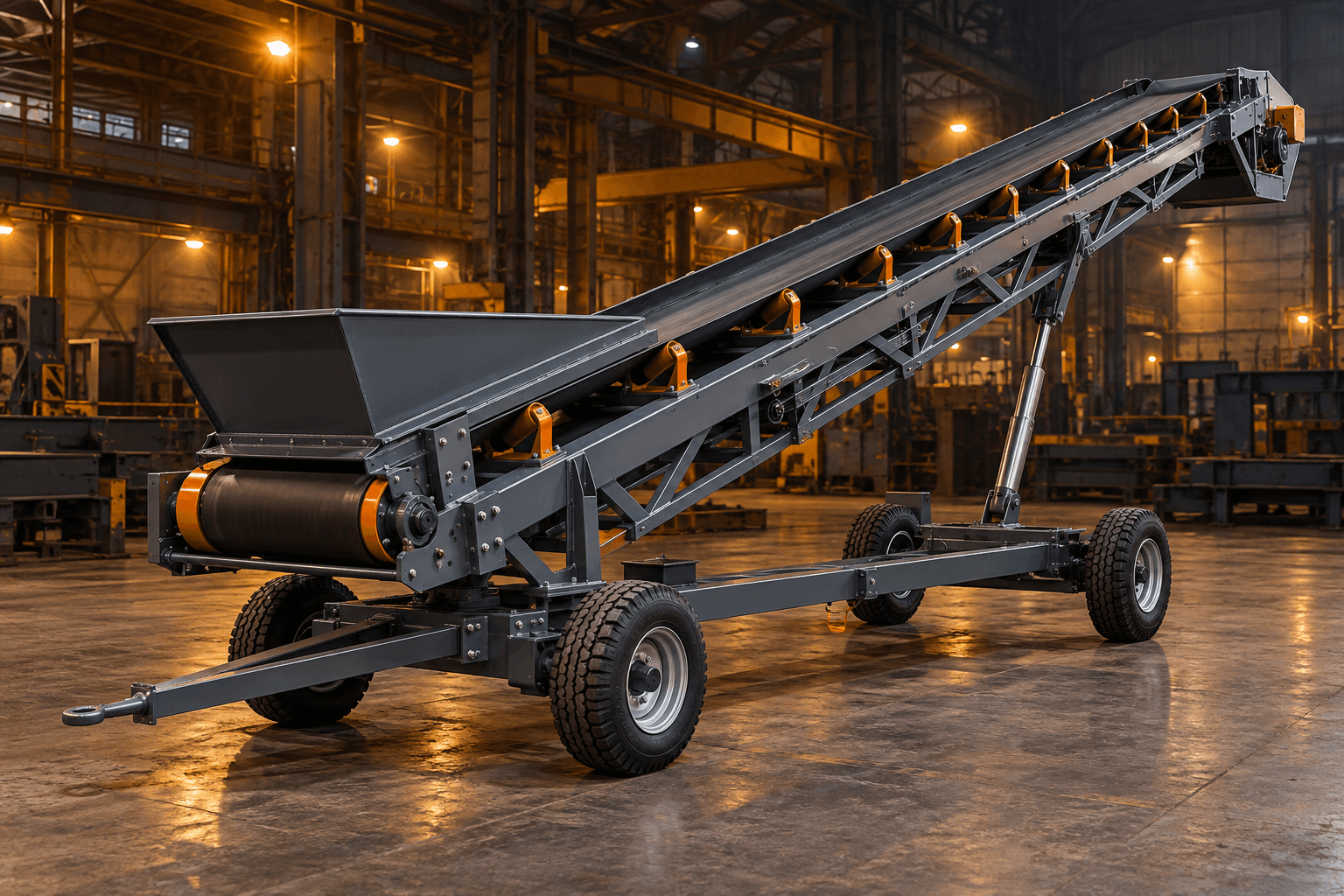

Иллюстрация исполнения. Компоновка и комплектация зависят от технического задания.
Номенклатура
Серии передвижных конвейеров
Ниже приведены отдельные заводские серии. Значения производительности соответствуют исполнениям внутри каждой серии и не означают, что каждый вариант достигает всех приведённых показателей.
Средняя серия Ф550
- Длина конвейера
- до 30 м
- Производительность отдельных исполнений
- 80; 160; 270; 450 м³/ч
- Несущая конструкция
- Труба электросварная
Средняя серия Ф800
- Длина конвейера
- до 60 м
- Производительность отдельных исполнений
- 100; 180; 290; 470 м³/ч
- Несущая конструкция
- Труба электросварная
Дополнительные технические параметры
Сводные значения из раздела передвижных конвейеров. Они относятся к разным исполнениям и не являются единой спецификацией одной модели. Характеристики конкретного конвейера уточняются по серии и техническому заданию.
Максимальная длина для перечисленных серийдо 20 / 30 / 60 м соответственно
Диаметр роликов (сводные данные каталога)89 и 108 мм
Мощность электродвигателя (сводные данные каталога)7,5–45 кВт
Длина загрузочного лотка (сводные данные каталога)1500–2000 мм
В основном каталоге завода также представлены другие передвижные решения, но их параметры не объединены здесь с характеристиками Ф410, Ф550 и Ф800.
Что указать для расчёта
1.Материал и размер кусков, насыпная плотность, требуемая производительность
2.Ширина ленты (если известна), длина конвейера и требуемая высота выгрузки
3.Рабочий угол, расположение площадки и доступное пространство для перемещения
4.Тип ходовой части, способ перемещения и ограничения по условиям эксплуатации
5.Требования к загрузке, разгрузке, приводу, электропитанию и безопасности
6.Чертёж, техническое задание и планируемое количество оборудования
