Несущий став
Жёсткая опорная конструкция для размещения рабочих узлов и поддержания трассы конвейера.
← Ленточные конвейеры
Конвейерное оборудование / 03
Стационарные ленточные конвейеры
Оборудование для непрерывной транспортировки сыпучих и штучных грузов по постоянным технологическим линиям. Возможна установка в помещении или на открытой производственной площадке. Конфигурация подбирается по параметрам груза и условиям эксплуатации.

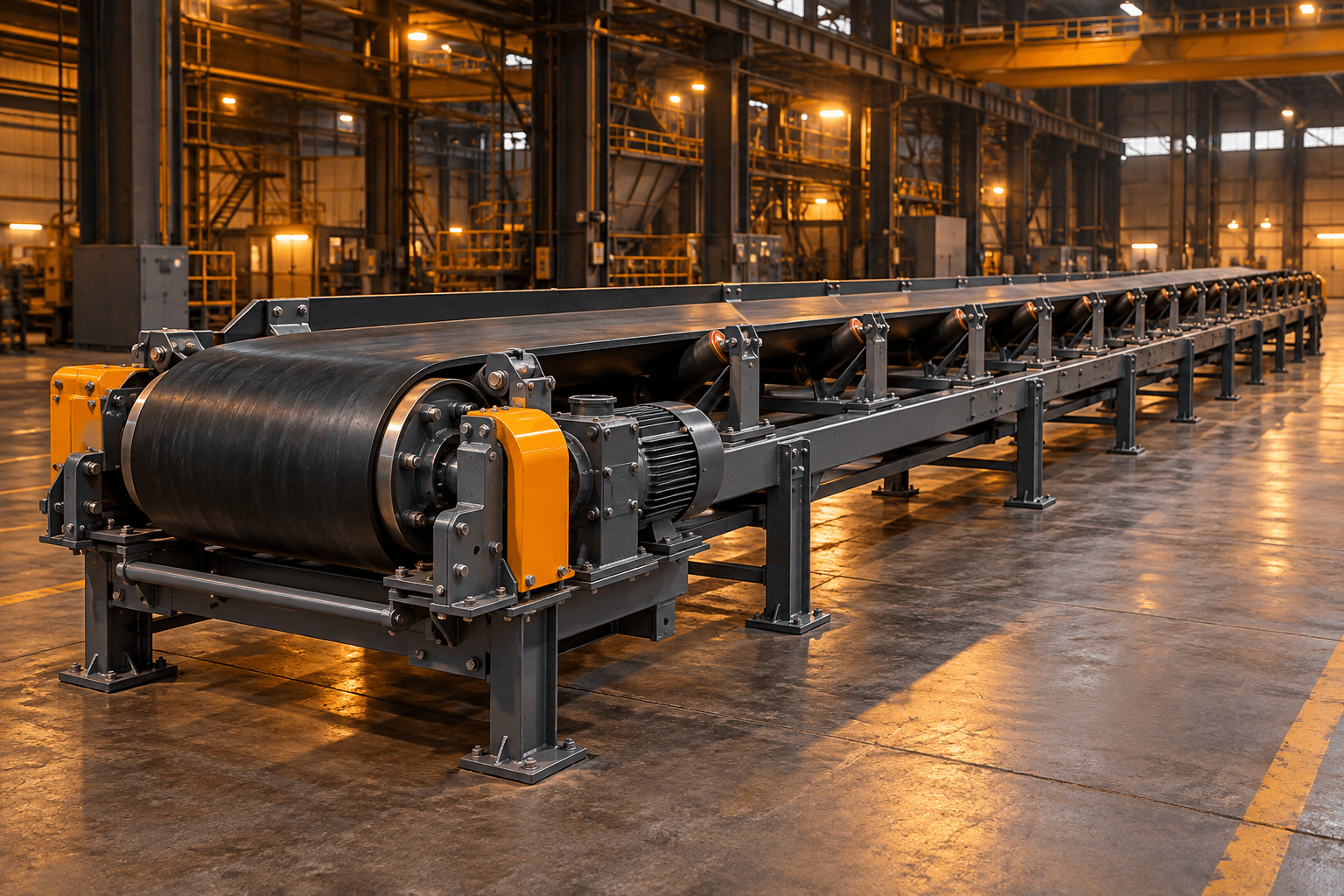

Иллюстрация типового исполнения. Конструкция конкретного оборудования определяется технической документацией.
Подтверждённые серии
Технические характеристики
Значения относятся к конкретным сериям стационарных конвейеров. Производительность приведена в виде указанных в заводском каталоге вариантов и не является непрерывным диапазоном. Окончательное исполнение определяется расчётом.
| Серия | Длина | Производительность | Несущая конструкция |
|---|---|---|---|
| Лёгкая серия Ф410 | до 20 м | 70; 120 м³/ч | Труба электросварная |
| Средняя серия Ф550 | до 30 м | 80; 160; 270; 450 м³/ч | Труба электросварная |
Основные узлы конструкции
В основе стационарной транспортной линии — несущий став, приводная и натяжная части, роликоопоры и лента. Состав и расположение узлов согласуются по схеме конвейера.
Ролики и роликоопоры
Верхние и нижние опоры удерживают ленту на грузонесущей и обратной ветвях.
Приводной механизм
Электродвигатель, редуктор и барабан сообщают ленте движение.
Натяжная станция
Обеспечивает предусмотренное расчётом натяжение ленты.
Конвейерная лента
Транспортирует сыпучие или штучные грузы между участками технологической линии.
Дополнительное оснащение
Следующие узлы предусмотрены в номенклатуре для стационарных конвейеров. Необходимость установки и состав комплекта определяются заказом.
Загрузочный бункер
Для подачи материала в заданную точку загрузки.
Разгрузочная тележка
Для организации выгрузки в выбранной зоне транспортной линии.
Аварийный тросовый выключатель
Для остановки конвейера посредством троса вдоль трассы.
Скребок очистки ленты
Для удаления налипшего материала с поверхности ленты.
Исходные данные для расчёта
Точные характеристики и комплектация формируются по техническому заданию. Для предварительного подбора желательно указать следующие сведения.
01Свойства груза, насыпная плотность и крупность материала
02Требуемая производительность в м³/ч либо т/ч
03Длина трассы, схема установки и перепад высот
04Предпочтительная ширина и скорость ленты, если определены
05Помещение или открытая площадка, температура, пыль и влажность
06Точки загрузки и разгрузки, дополнительное оснащение
07Чертёж, техническое задание и необходимое количество
