Конвейерное оборудование / 05
Устройства для создания и поддержания необходимого натяжения конвейерной ленты. Выбираем винтовое, рамное либо тележечное исполнение с учётом длины конвейера, расчётного усилия, хода барабана и условий монтажа.
Иллюстрация оборудования. Внешний вид и конструкция конкретного изделия определяются технической документацией.
Номенклатура

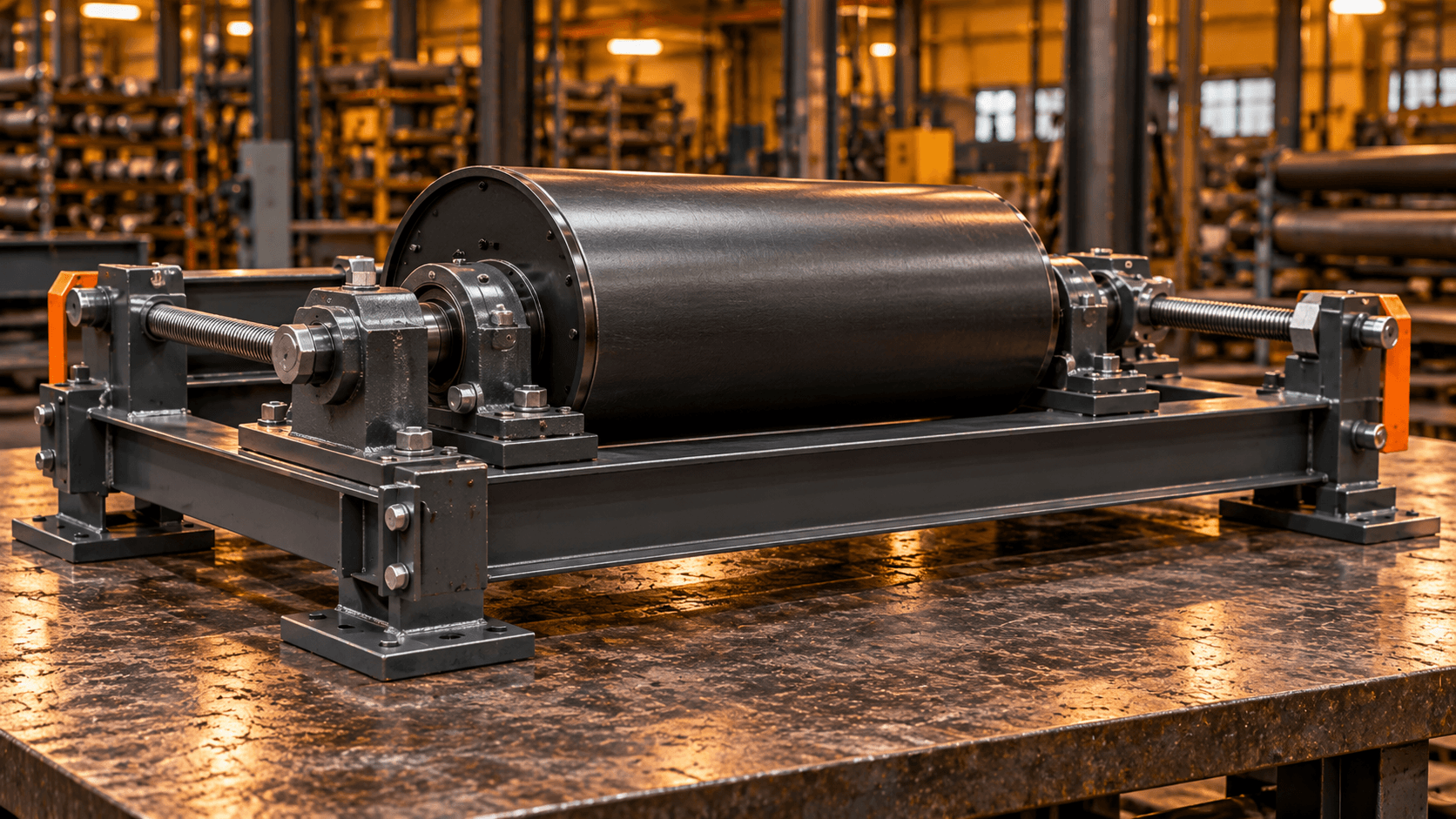

Исполнение с регулируемым положением натяжного барабана с помощью винтового механизма. Применяется на конвейерах небольшой и средней длины в зависимости от расчёта и компоновки.
В каталоге представлены исполнения для конвейеров длиной до 50 м. Ход барабана и нагрузки согласуются по типоразмеру.
Вертикальная грузовая схема поддерживает натяжение ленты и компенсирует её удлинение при работе. Размещение и условия установки определяются схемой конвейера.
В каталоге указано применение на конвейерах длиной более 50 м; окончательный выбор определяется расчётом.

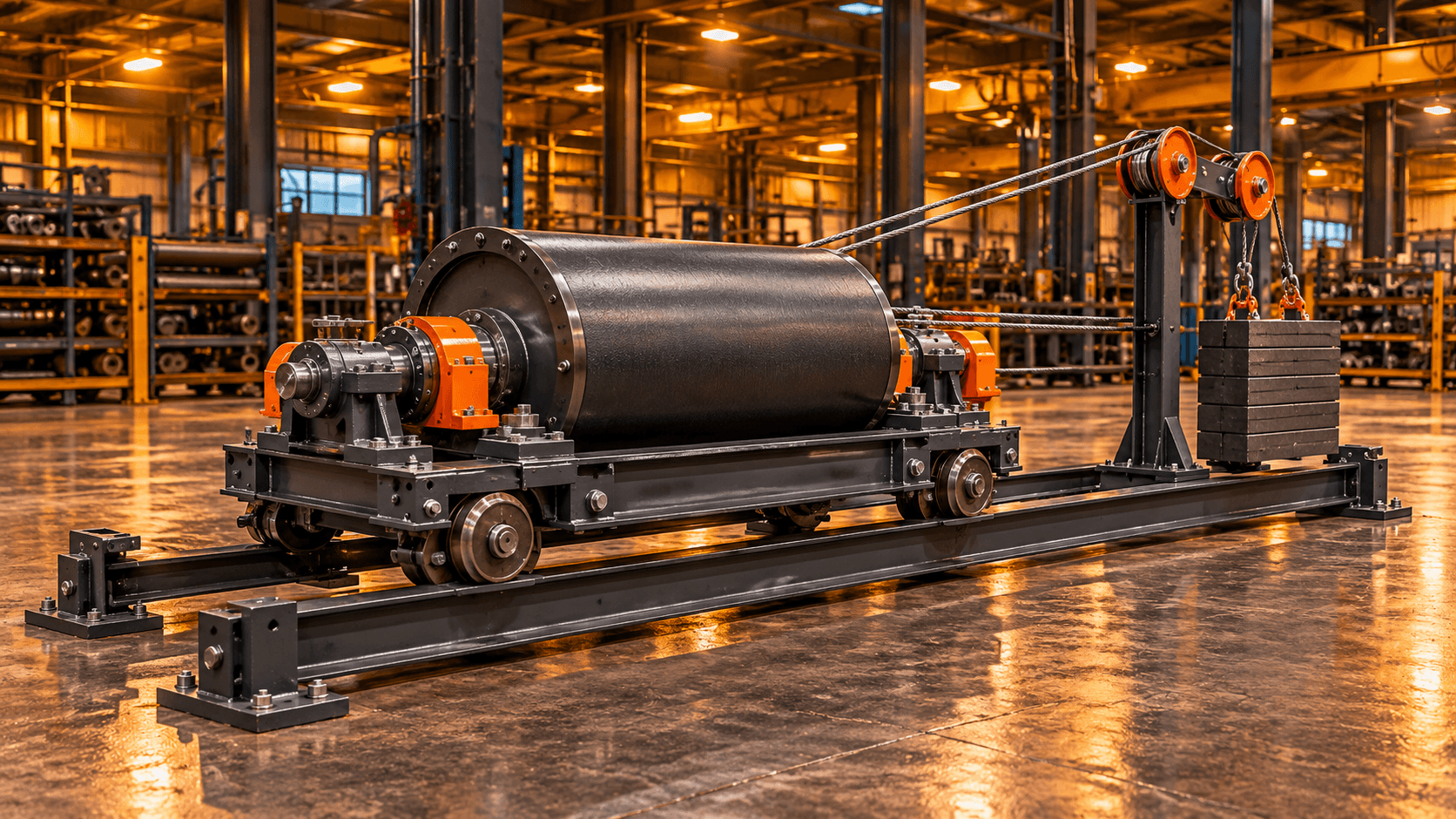

03Барабан установлен на подвижной тележке, положение которой изменяется под действием грузового механизма. Решение применяется, в том числе, когда вертикальная рамная конструкция не подходит по условиям размещения.
Для отдельных исполнений подтверждены диаметры барабана от 400 до 1250 мм и ширина ленты от 400 до 2000 мм.
Технические данные
Ниже приведены справочные параметры из каталога для разных типов натяжных устройств. Числа не являются универсальными для всех моделей; каждый вариант требует технического согласования.
Длина конвейера: до 50 м
Ширина ленты: 400–2000 мм
Ход барабана: 320 / 500 / 800 мм
Длина конвейера: свыше 50 м
Ширина ленты: По проекту
Ход барабана: По расчёту
Длина конвейера: свыше 50 м
Ширина ленты: 400–2000 мм
Ход барабана: По расчёту
Для винтовых устройств в каталоге указаны ходы 320 мм (конвейеры до 15 м), 500 мм (до 25 м) и 800 мм (до 50 м). Для грузовых тележечных исполнений отдельно приведён диаметр барабана 400–1250 мм. Значения относятся к определённым исполнениям и не заменяют расчёт натяжения.
Подбор оборудования
Для замены существующего устройства желательно предоставить чертёж или обозначение узла, а также сведения о нагрузке и требуемом ходе. Возможность изготовления и комплектность уточняются при согласовании.
