Грузовые рамные натяжные устройства
Вертикальные натяжные устройства для конвейеров большой длины. Рама с установленным неприводным барабаном перемещается под действием собственного веса и системы грузов. Такое решение поддерживает натяжение ленты и компенсирует её удлинение при работе.

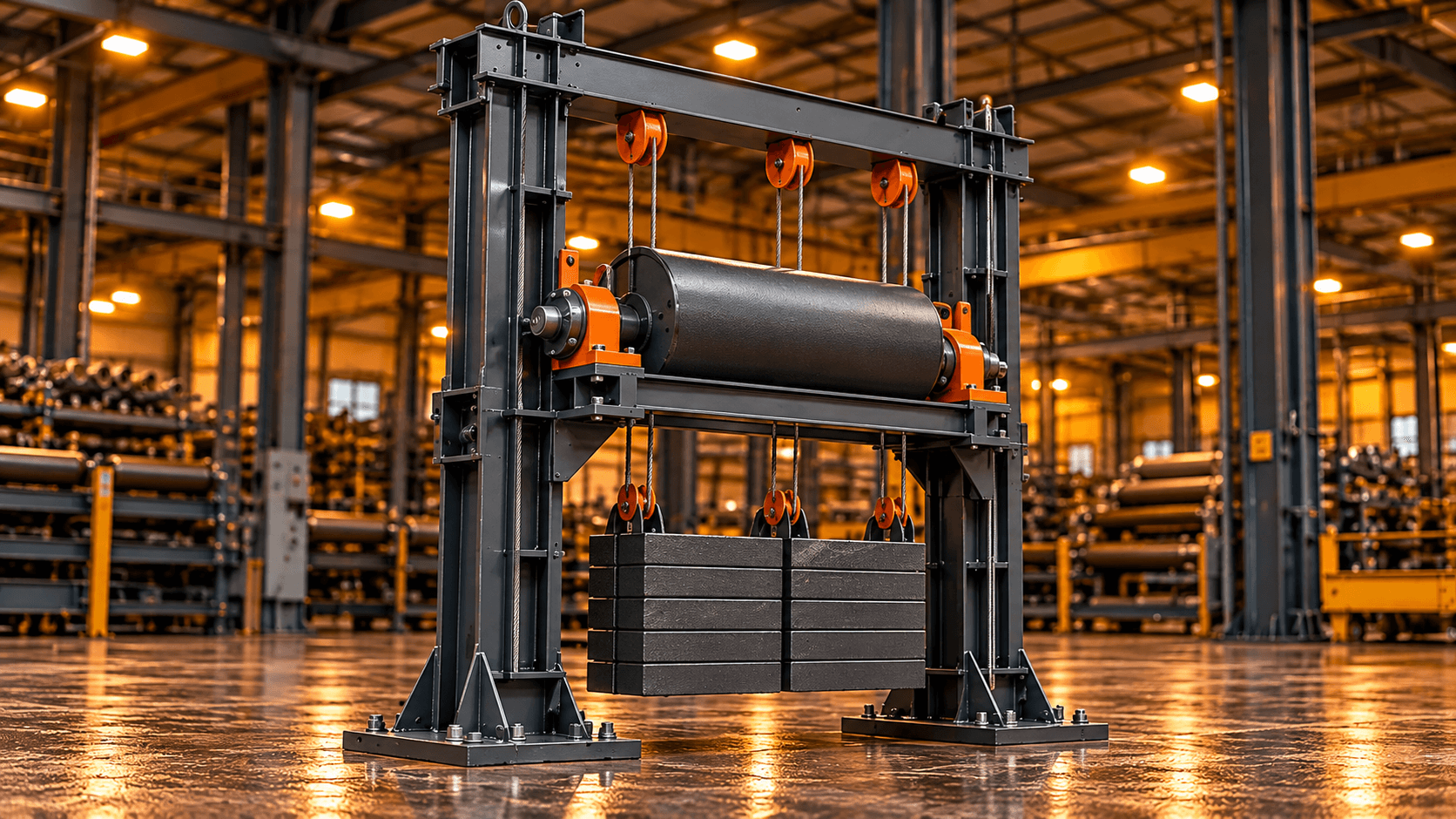

Иллюстрация. Конкретная конструкция, число грузов и присоединительные размеры определяются документацией.
Технические характеристики
Диапазоны приведены по заводской номенклатуре. Их нельзя трактовать как доступность любой комбинации размеров и нагрузки.
Натяжение обеспечивается массой рамы, барабана и грузовой системы. Место установки и ход выбираются в соответствии со схемой конвейера и расчётом натяжения.
Заводская номенклатура
Примеры рамных исполнений
В таблице приведены отдельные обозначения, допустимое усилие на барабане, предельное количество грузов и масса устройства. Усилие указано в даН, масса — в кг. Данные относятся только к конкретным исполнениям.
| Лента, мм | Типоразмер | Допустимое усилие, даН | Макс. грузов, шт. | Масса, кг |
|---|---|---|---|---|
| 500 | 5031,5Р-50 | 1900 | 18 | 230 |
| 500 | 5040Р-60 | 3750 | 36 | 270 |
| 650 | 6531,5Р-50 | 1900 | 18 | 240 |
| 650 | 6540Р-60 | 3750 | 36 | 280 |
| 800 | 8040Р-60 | 3750 | 30 | 330 |
| 800 | 8050Р-80 | 5200 | 42 | 440 |
| 800 | 8080Р-120 | 12500 | 102 | 1000 |
| 1000 | 10050Р-80 | 5200 | 42 | 480 |
| 1000 | 10080Р-120 | 12500 | 102 | 1100 |
| 1200 | 12063Р-100 | 8000 | 66 | 810 |
| 1200 | 12080Р-120 | 12500 | 102 | 1240 |
Пример условного обозначения: 8080Р-120-90 — исполнение для ленты 800 мм, барабан диаметром 800 мм, посадочный диаметр подшипника 120 мм и 90 грузов. Для монтажа необходимы установочные размеры соответствующей модели.
